如何打开示例项目

当您打开示例项目时，它可能是在较旧或较新版本中创建的，缺少插件，或者项目中使用 PLC 与您正在使用的 PLC 类型不同。

这些说明列出了可以将大多数 CODESYS 示例项目进行转换的一般过程。

快速分步指南

这些步骤可以概括为：

  1. 确保 IDE 版本比示例项目使用的版本新
  2. 获取项目中使用的所有插件
  3. 将 PLC 更改为您正在使用的 PLC
  4. 更新和获取设备描述文件
  5. 更新项目环境
  6. 获取缺少的库
  7. 编译和下载
  8. 修复任何未解决的错误

详细的分步指南

详细说明每个步骤：

1. IDE 版本必须比创建它时的版本新

  1. 最简单的方法是始终使用商店中最新的 CODESYS 编程软件

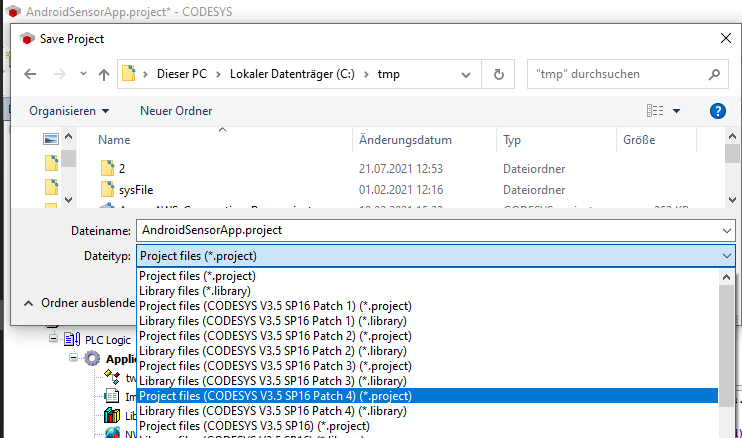

  2. 如果必须使用旧版本，例如，使用经过 OEM 二次开发 IDE，则必须首先在更高版本中打开示例，然后使用另存为...对话框将其另存为旧版本。

图1

2. 获取项目中使用的所有插件

  1. 从 SP17 保存的项目包含已安装插件的列表。当您打开这些项目时，系统会提示您安装任何缺少的插件。 CODESYS GmbH 插件可以通过 CODESYS Installer 下载。 第三方插件必须从其他地方获得并单独安装。
  2. 对于 SP17 之前的项目，项目本身中没有此类信息。 SP16 开发系统中的许多内置功能已模块化到插件中，因此，如果您想打开在 SP17 之前版本中创建的示例，最好从完整安装开始（请参阅开发系统的模块化 - 安装问题 （>= SP17））。
  3. 任何其他插件都应通过示例清楚地记录，并且可能需要从制造商或插件开发人员处获得。

3. 将 PLC 更改为您正在使用的 PLC

  1. 所以现在你已经打开了项目，但可能会在设备树中看到很多编译错误和红色圆圈。
  2. 出于某种原因，会出现一个提示，提示更新项目中的某些内容 但是您应该取消此对话框，至少在选择正确的 PLC 之前。
  3. 打开设备视图 （Alt + 0），右键单击 PLC 设备，并将其更新为您实际要运行示例的 PLC。

4. 更新和获取设备描述

  1. 某些设备描述包含清晰的更新路径，可以在下一步中通过“项目环境”对话框进行更新。 但是有些您需要在设备树中右键单击并选择“更新设备”，然后查看您是否拥有同一设备的较新版本。
  2. 如果您仍有一些没有设备描述的设备，您将看到一个带有问号的红色圆圈作为此对象的图标。 右键单击它们，然后选择“下载丢失的设备说明”。 如果下载失败，则必须从设备制造商处查找设备描述。

5. 更新项目环境

  1. 到目前为止，您的所有设备版本都应该是正确的。

  2. 使用菜单命令项目>项目环境，单击“全部设置为最新”按钮并点击确定。

注意

OSCAT BASIC是一个特定的例外： 旧版本是v3.31，但目前可从商店下载的较新版本是v3.3.4.0。 更新时提供是v3.31 版本，但应使用 store.codesys.com 中的版本。

6. 获取缺少的库

  1. 打开每个应用程序的库管理器，然后点击下载缺少的库按钮（仅当您缺少库时才会显示此按钮）。 在 SP16 之前，您可能需要多次点击此键才能下载新下载库的依赖项。

  2. 此外，在 POU 视图中为库管理器执行此操作。

  3. 任何其他缺少的库，您可能需要从其制造商那里找到它们。

注意

标记为版本 （ * ） 的库表示始终使用最新版本。 这些无法自动下载，如果你发现自己没有这个库。 这是因为下载机制需要特定版本。 在大多数情况下，可以从最新版本的 CODESYS 编程软件获得。

7. 编译和下载

  1. 按 F11 编译代码。
  2. 登录到您的 PLC 以下载并运行。

8. 修复任何未解决的错误

  1. 在极少数情况下，会出现一些未完成的构建错误。 尝试自己解决它们。 在寻求帮助时，参考此 FAQ ，并且说明在那个步骤无法继续进行。
